Montagesets für den DAA Auto Case Sorter (ACS)

Für den DAA Auto Case Sorter (ACS) sind zwei verschiedene Montagesets erhältlich. Diese wurden speziell für Dillon Pressen beziehungsweise die Mark 7 Apex 10 entwickelt und können separat bestellt werden.

Dillon Montageset

Dieses Montageset enthält alle Komponenten, die benötigt werden, um den DAA Auto Case Sorter an einer Dillon Wiederladepresse zu montieren. Unterstützt werden die Modelle:

• Dillon XL650
• Dillon XL750
• Dillon Super 1050
• Dillon RL1100

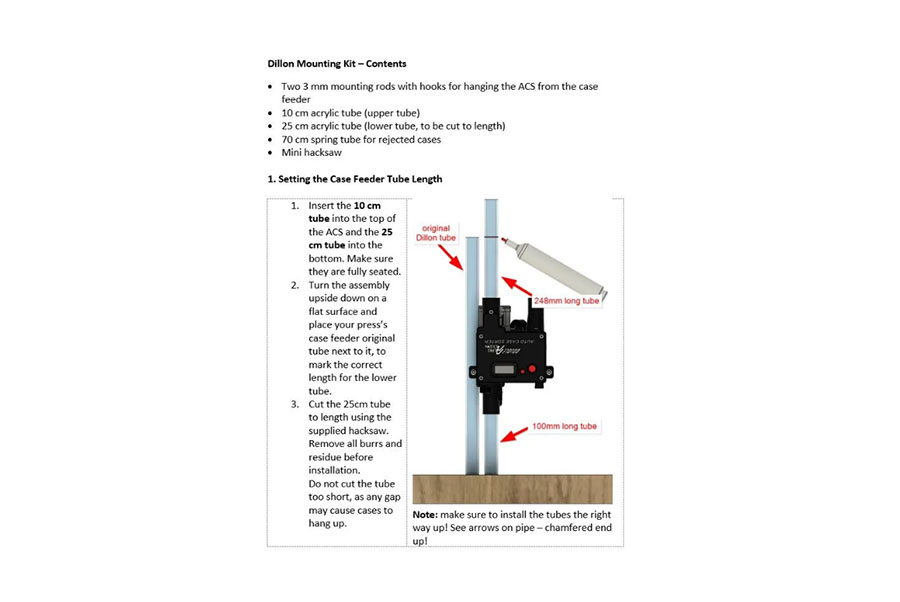

Da diese Pressen unterschiedliche Bauhöhen besitzen, werden verschiedene Längen der Hülsenzuführungsrohre benötigt. Deshalb enthält das Set eine kleine Metallsäge, mit der das untere Rohr auf die passende Länge zugeschnitten werden kann.

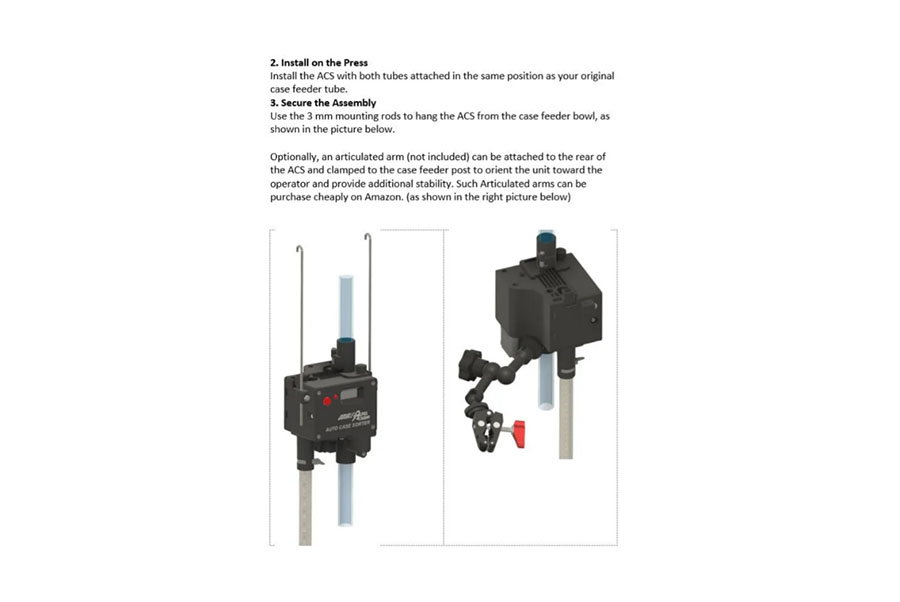

Zur Befestigung und Stabilisierung des Auto Case Sorters unter dem Case Feeder werden zwei 3-mm-Stahlstangen verwendet.

Wer den Auto Case Sorter in einem anderen Winkel montieren möchte, kann alternativ einen verstellbaren Gelenkarm verwenden (nicht im Lieferumfang enthalten). Auf der Rückseite des ACS befindet sich hierfür ein entsprechender Gewindeeinsatz. Solche Gelenkarme sind beispielsweise über Amazon oder Anbieter von Kamera-Halterungssystemen erhältlich.

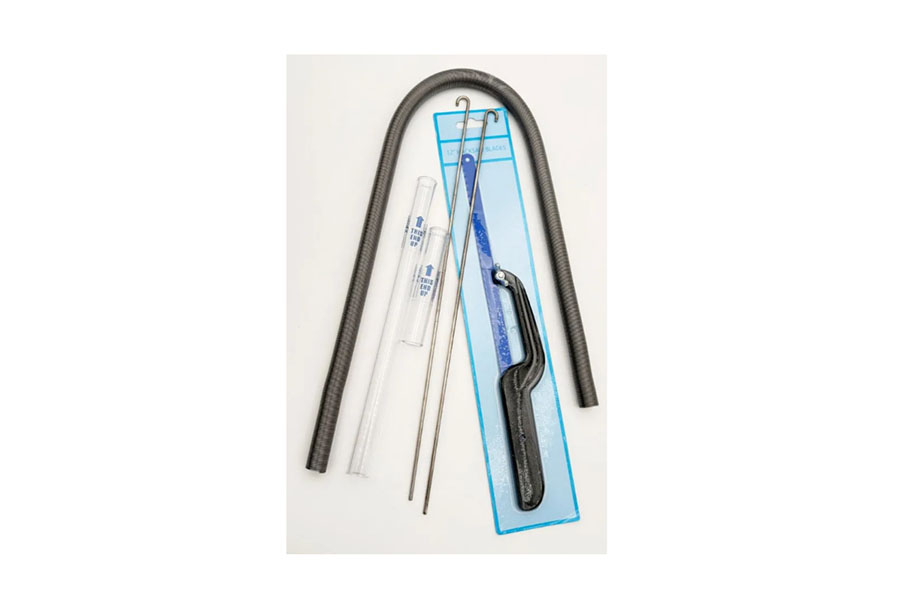

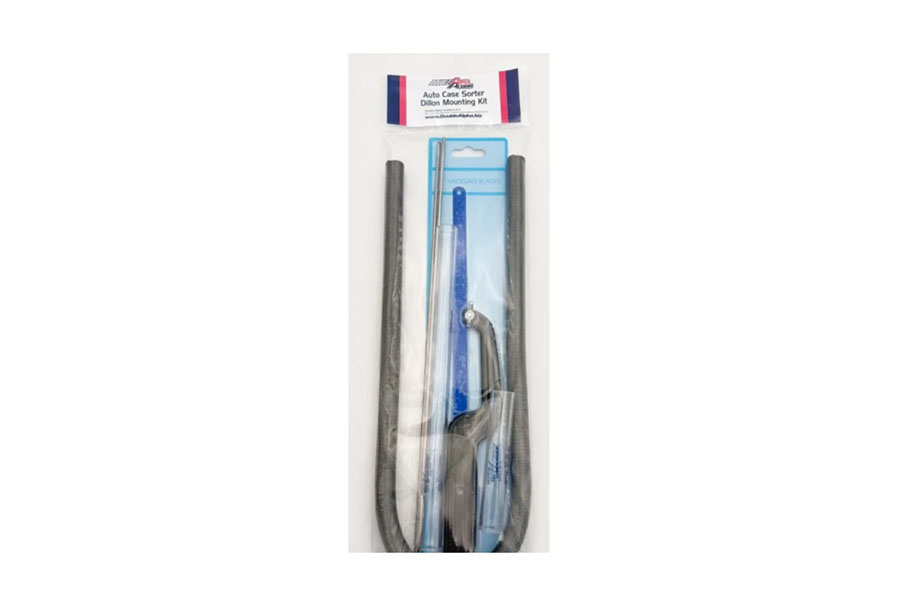

Lieferumfang Dillon Montageset

• 2 × 3-mm-Montagestangen mit Haken zur Befestigung am Case Feeder
• 10 cm Acrylrohr (oberes Rohr)
• 25 cm Acrylrohr (unteres Rohr, individuell kürzbar)
• 70 cm Federrohr für aussortierte Hülsen
• Mini-Metallsäge

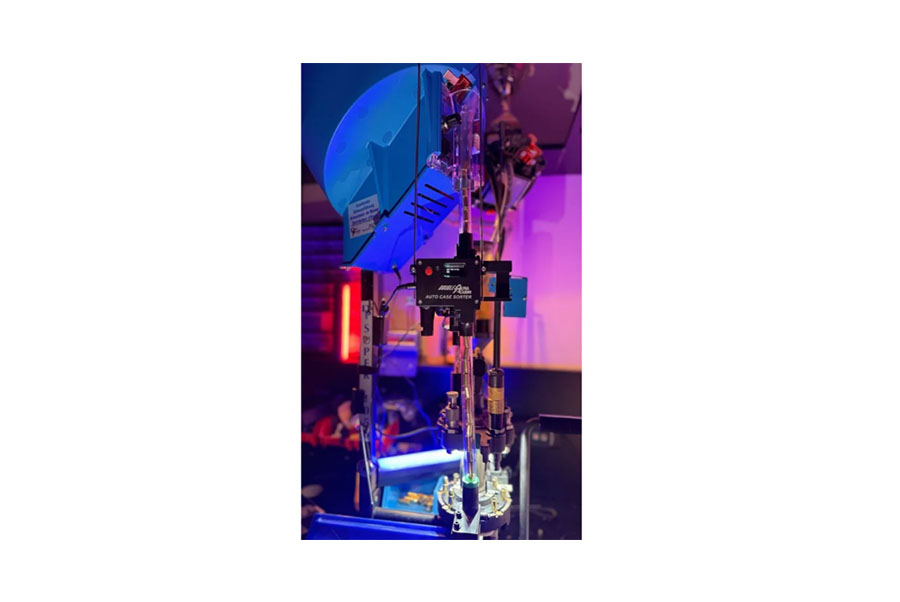

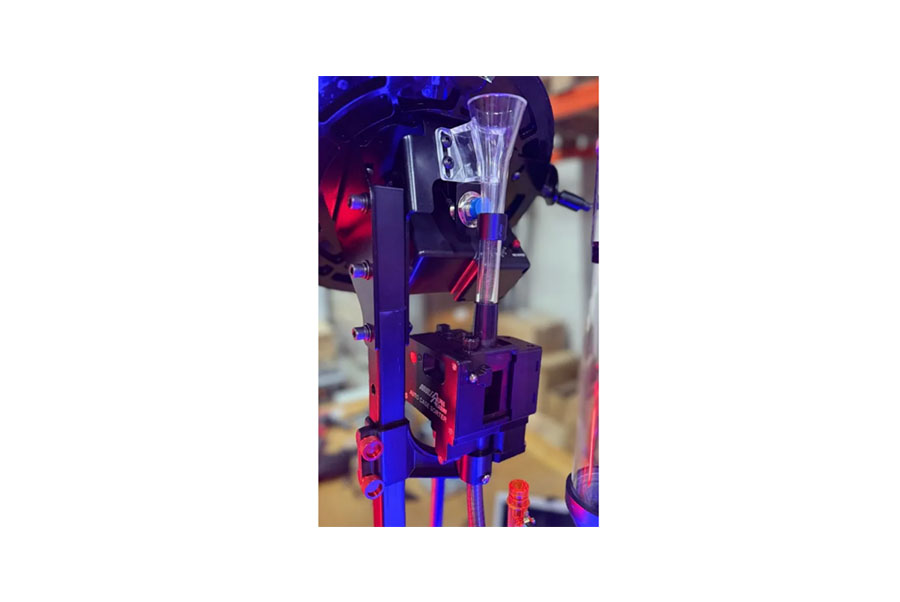

Mark 7 Apex 10 Montageset

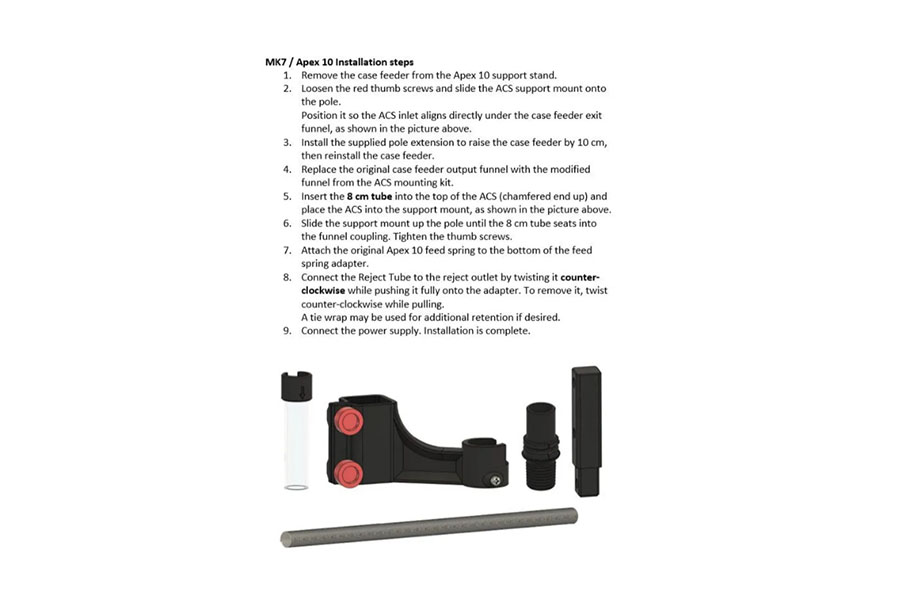

Dieses Montageset enthält alle Komponenten, die benötigt werden, um den DAA Auto Case Sorter an einer Mark 7 Apex 10 zu montieren.

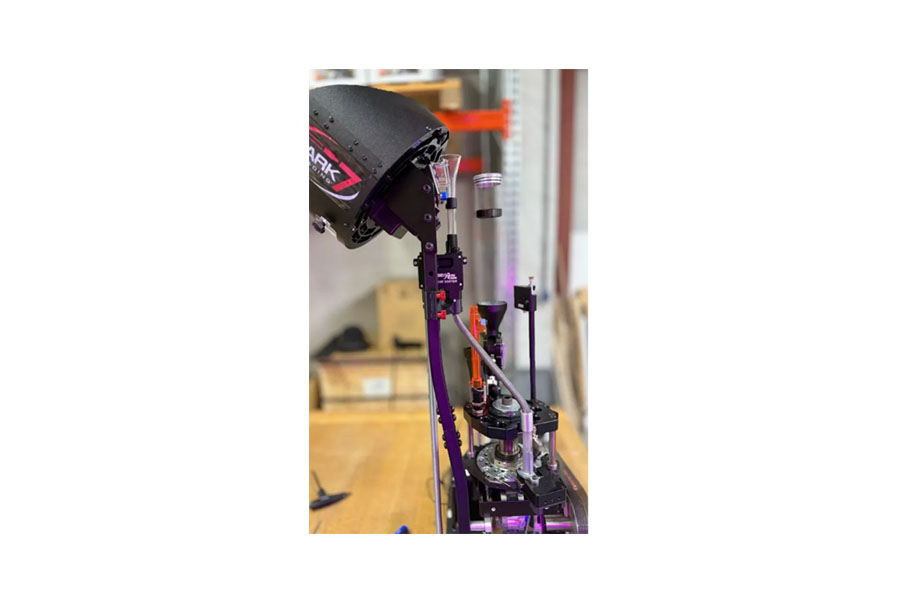

Da der Auto Case Sorter unterhalb des Hülsenzuführers montiert wird, muss der Case Feeder um etwa 10 cm angehoben werden. Dadurch bleibt der erforderliche flache Winkel für die Zuführfeder erhalten. Die dafür benötigte Verlängerung der Case-Feeder-Halterung ist im Lieferumfang enthalten.

Eine ausführliche Schritt-für-Schritt-Anleitung zur Montage findest du in der Bedienungsanleitung sowie in den Produktbildern.

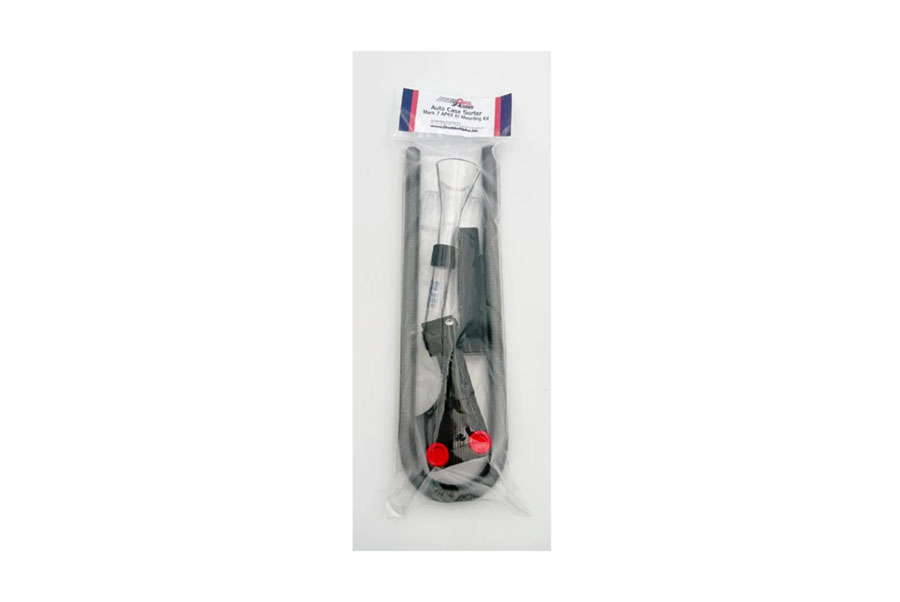

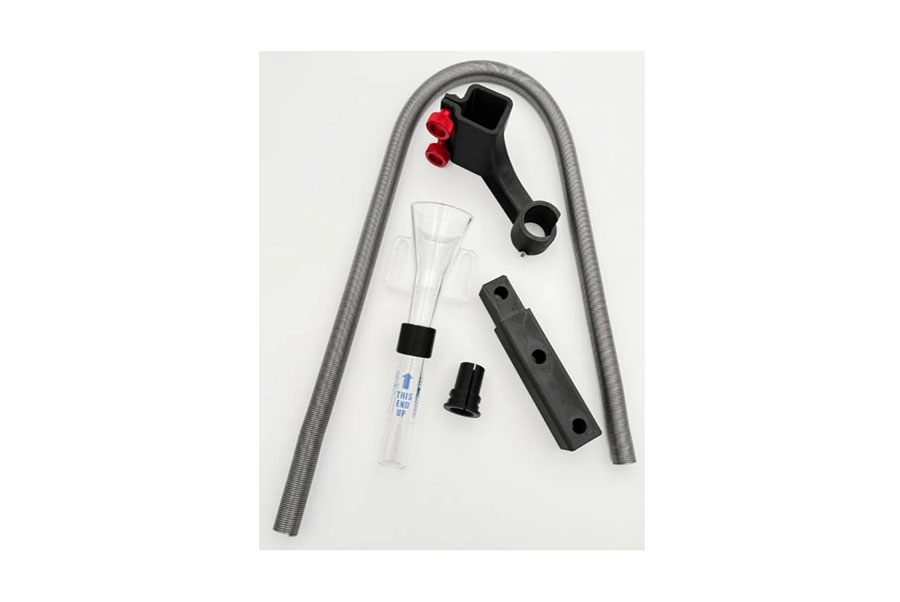

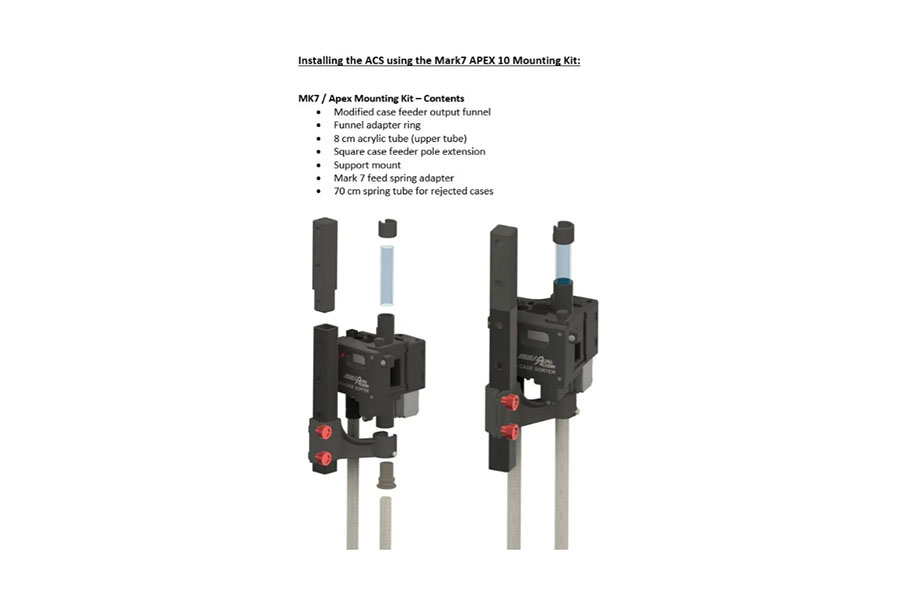

Lieferumfang Mark 7 Apex 10 Montageset

• Modifizierter Auslauftrichter für den Case Feeder
• Adapterring für den Trichter
• 8 cm Acrylrohr (oberes Rohr)
• Verlängerung für die quadratische Case-Feeder-Halterung
• Stützhalterung
• Mark 7 Feed-Spring-Adapter

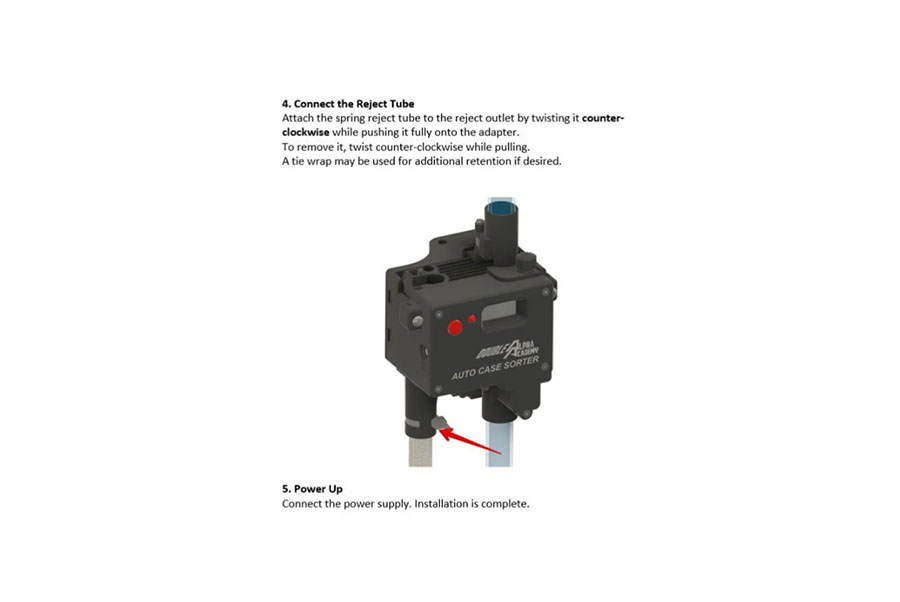

• 70 cm Federrohr für aussortierte Hülsen
• Ersatz-Zuführfeder in voller Länge für den Mr. Bulletfeeder

Hinweis:
Die Montagesets sind ausschließlich für die jeweilige Presse ausgelegt. Bitte achte bei der Auswahl darauf, das passende Set für deine Dillon Presse oder deine Mark 7 Apex 10 zu bestellen.
